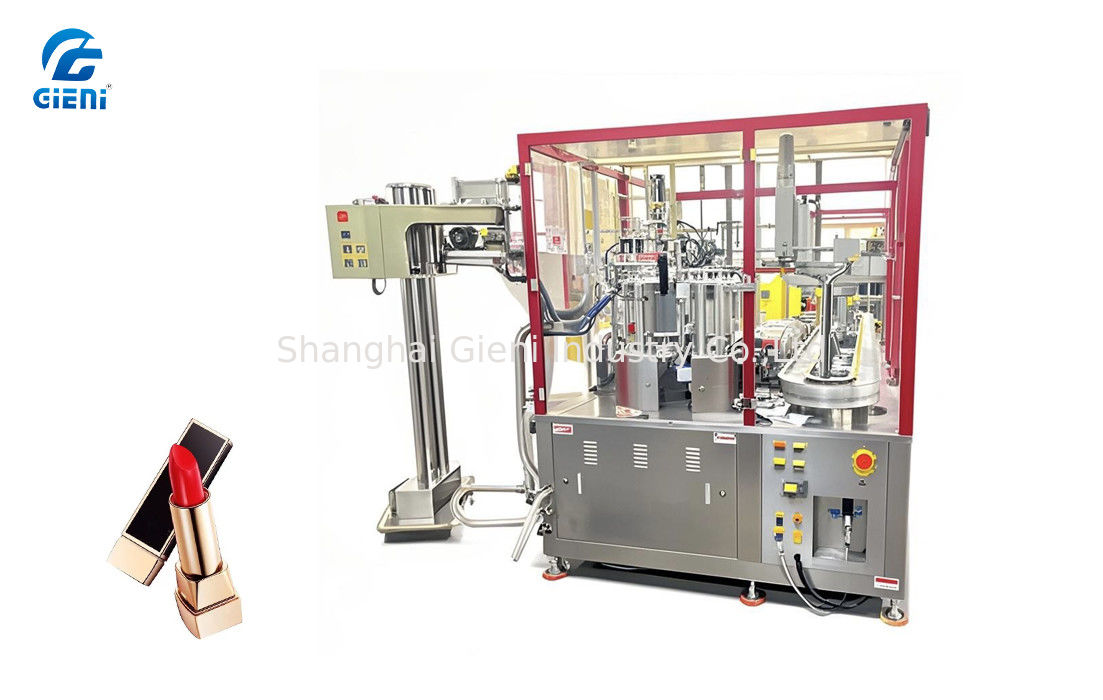

Автоматическая машина для заполнения силиконовой помады

1.Overall Framework

1.1 Структурный дизайн

• Упаковка безопасности: Алюминиевая основа с хром-планированной стальной поверхностью для коррозионного сопротивления.
• Стол, электрический шкаф и двери: SUS нержавеющая сталь для долговечности и гигиены.
• Фиксированные стопы; съемная материалная загрузочная станция для портативности.
• Европейский стандарт алюминиевых профильных колонн с дверями из нержавеющей стали.

1.2 Драйв системы

• Диаловый диск: Импортированная U-образная технология циркулярной рельсы с 28 анодированными силиконовыми формами; сервоконтролируемая платформа подъема.
• Предварительная нагревка: 2 Leister heaters with adjustable airflow and heat output. Air cylinder-driven lift; handwheel for height adjustment. Timer-controlled heating.цифровой дисплей температуры PID (with fan speed control).

1.3 Заполнение и перевозка

• Заполнительная машина: 1 x мобильный двойной наполнитель (servo-controlled per nozzle, with secondary mixing). 2 x 30L танки (внешняя система очистки).ceramic heating for precise temperature control (церемический нагрев для точного контроля температуры). Электрически нагреваемые двойные слои шлангов (заменяемый внутренний шланг для изменения цвета).ПЛК-контроль с сенсорным экраном/кнопкой интерфейса; двойные варианты питания.
• Контроль соприкосновения: открытие/закрытие и движение с помощью воздушного цилиндра.

1.4 Помощные модули

• Reheating: швейцарские импортируемые нагревательные элементы; регулировка высоты рулевого колеса; настройки температуры сенсорного экрана; ручное управление вентилятором.
• Охлаждение: система циркуляции воды (-20°C максимум), компрессор 8 HP, хладагент R404A. каналы охлаждения под столом; трубопроводный холодный воздух; двойной изоляционный туннель.
• Выпуск и обработка: Промышленное модуль-контролируемое движение X/Y. 4 x контейнерные захватчики; серво-приводное вращение; воздушная цилиндровая вакуумная система (патентованный дизайн с двойным клеммом, регулируемая сила, 8 ‰ 17).1 мм диаметром совместимости)Гибкий цепный конвейер для переноса формы.
• Затягивание: Air cylinder-controlled gripper; servo-driven rotation; torque-controlled dispensing: воздушный цилиндр-управляемый захватчиком; серво-приводящее вращение; токоуправляемый диспенсирование.

2. Электрические устройства управления

• Ключевые компоненты:
  • Контроллер: Mitsubishi FX5U (Япония)
  • Сенсорный экран: Weinview 10" (Тайвань)
  • Серво Моторс: Mitsubishi (Япония)
  • Circular Rail: итальянская технология / китайское производство
  • Силиндры: Airtac (Тайвань/Япония)
  • Температурный модуль: Япония
  • Двигатели: JSCC (Тайвань)

3. Спецификации исполнения

• ЗаявленияРегулярные, стройные и мини губные помады.
• Выпуск: 1000 ‰ 1300 штук/час (1 оператор с роботом).
• Коммунальные услуги:
  • Мощность: 3-фазный 5-wire, 380V/5060Hz, 23kW max
  • Воздух: ≥0,6 MBAR pressure

4Стандартный комплект.

• 1 x Основная машина
• 1 x Заполнительная машина
• Формы и аксессуары:
  • 112 x Силиконовые формы
  • 1 комплект (4 шт.) x Gripper
  • 16 x Регулярные контейнерные базы
